Ejemplo de planificación: supermercado

Planificación de un SAV utilizando el ejemplo de un supermercado

El procedimiento para la planificación de un SAV requiere experiencia en electroacústica.

En el siguiente ejemplo se muestran algunos aspectos de dicha planificación.

En él se ilustra un supermercado con las siguientes especificaciones:

   Circuito
 Techo
 Zona 1-6
 Tamaño
 Tipo
 Altura
 Área de ventas 1*
1 AB
1547 m2
Chapa trapezoidal
6 m
 Área de ventas 2*
2 AB
1547 m2
Chapa trapezoidal
6 m
 Salas contiguas
3 AB
257 m2
Techo acústico
3 m
 Almacén
4 AB
287 m2
Hormigón liso
3 m
 Catering / WC
5 AB
190 m2
Techo acústico
3 m
 Salas técnicas
6 AB
37 m2
Hormigón liso
3 m


* Área de ventas dividida en dos compartimentos de incendio virtuales (Área de ventas 1 y Área de ventas 2)


Características requeridas

  • Transmisión de música de fondo a zonas seleccionables (5 áreas divididas en 6 zonas)

  • 1 micrófono remoto para la oficina del gerente

  • 3 micrófonos de buscapersonas para las cajas

  • Funciones de emergencia:

  • Alarma por voz automática y manual, micrófono de emergencia en la sala de equipos.


Especificación de la normativa

Según la norma EN 60849 (EN 50849), el nivel de presión sonora de emergencia debe ser al menos de entre 6 y 20 dB superior al nivel de ruido ambiente (en el ejemplo se eligieron 10 dB) y la inteligibilidad del habla debe ser superior a STI 0,5.


Consideración sobre la selección del altavoz

  • Área de ventas:

  • En comparación con la mayoría de los tipos de altavoces, los altavoces colgantes se pueden instalar en techos de chapa trapezoidal.

  • Además, pueden instalarse más cerca de la audiencia, lo que proporciona una mejor inteligibilidad del habla.

  • Elección de un altavoz conforme a la norma EN 54-24:

  • PE-154EN

  • Salas contiguas:

  • El techo acústico permite una fácil instalación de los altavoces de techo.

  • Dado que algunas de estas salas son demasiado pequeñas para más de un altavoz, lo más adecuado es un altavoz A/B que cumpla con la norma EN 60849 (EN 50849) o TS 54-32.

  • Elección de un altavoz conforme a la norma EN 54-24:

  • PC-245AB-E

  • Almacén:

  • Dado que el ruido ambiente en el almacén es mayor que en el área de ventas, se necesitan altavoces con un mayor nivel de presión sonora.

  • La fijación requiere solamente uno o dos tornillos.

  • Elección de un altavoz conforme a la norma EN 54-24:

  • CS-154EN

  • Catering / WC:

  • El techo acústico permite una fácil instalación de los altavoces de techo.

  • Elección de un altavoz conforme a la norma EN 54-24:

  • PC-2369EN

  • Salas técnicas:

  • Normalmente, el ruido ambiental en las salas técnicas puede ser alto.

  • Por lo tanto, un altavoz de bocina de reflejo es una buena solución.

  • Elección de un altavoz conforme a la norma EN 54-24:

  • SC-615BS


Simulación del software Ease Evac

Debido al tamaño, el área de ventas es el sector más crítico de acuerdo con la inteligibilidad del habla.

La aplicación del software de simulación de sonido Ease Evac puede ayudar a encontrar las ubicaciones finales de los altavoces para obtener el SPL y STI necesarios.

Partiendo de una primera idea de la distribución de los altavoces, el resultado de la simulación da una pista de cómo mejorar la distribución.

Un proceso iterativo de cambio y resimulación conduce a un resultado óptimo.

Un valor importante para el cálculo de la inteligibilidad del habla es el tiempo de reverberación.

En el ejemplo del supermercado es 1,5 s en el área de ventas.

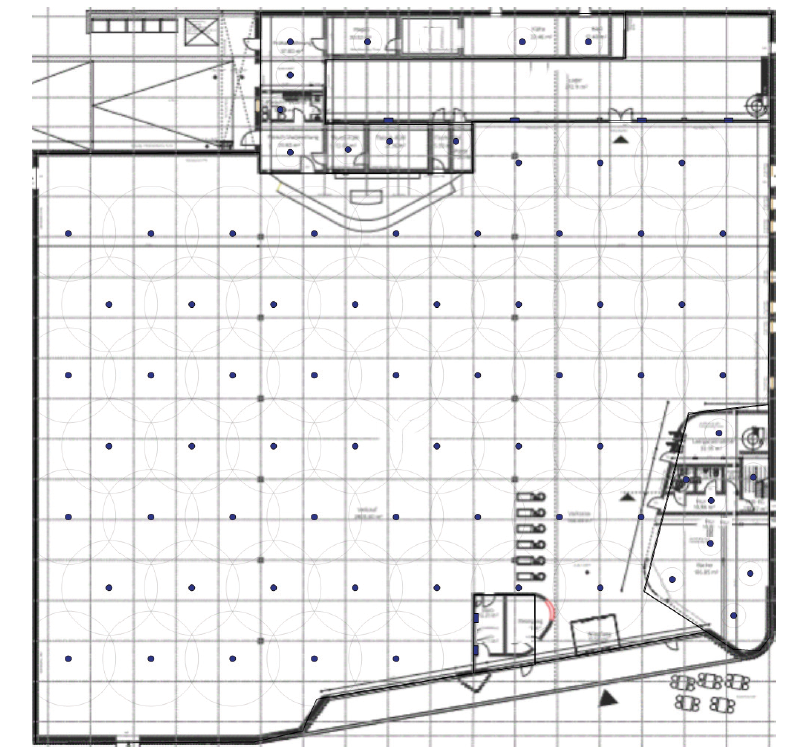

Distribución de los altavoces

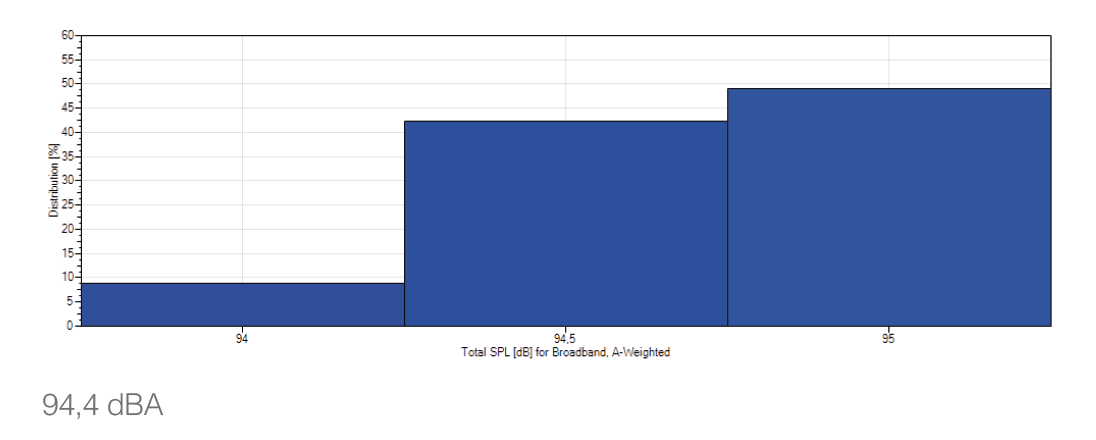

Distribución del SPL global en el área de ventas

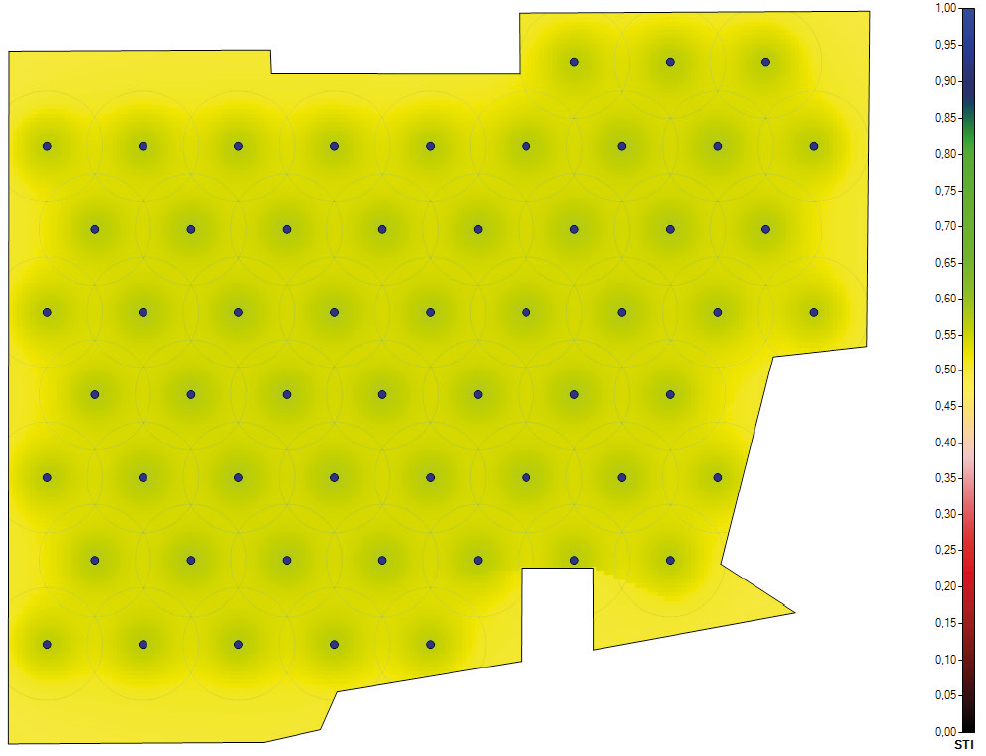

Inteligibilidad del habla en el área de ventas

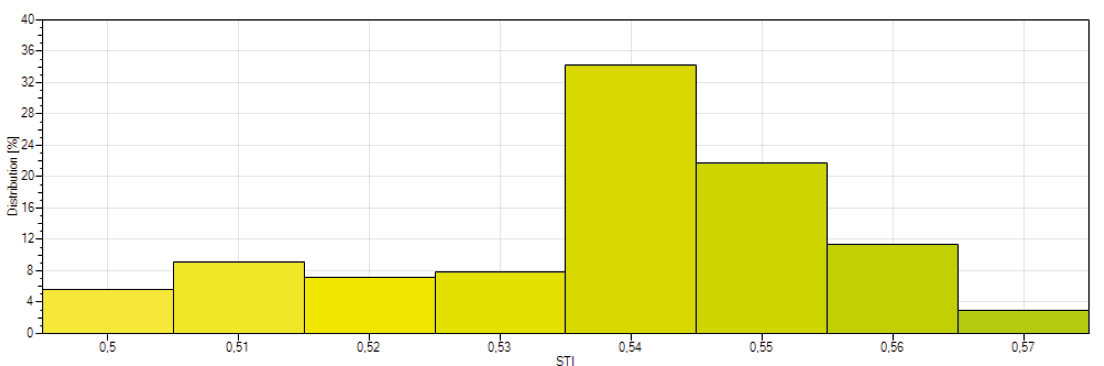

Distribución de la inteligibilidad del habla

Promedio de STI 0,56/STI 0,52 (menos la desviación estándar)


Resultado final después de la simulación

  Altavoces EN 54-24
   Cantidad
 Modelo
 Altura
 Toma de potencia
 SPL total en dB
 (ponderación A)
 Carga
 total
 Área de ventas 1
28
 PE-154EN
4,5 m
10 W
94
280 W
 Área de ventas 2
28
 PE-154EN
4,5 m
10 W
94
280 W
 Salas
 contiguas
11
 PC-245AB-EB
3 m
2 x 3 W
88
66 W
 Almacén
4
 CS-154EN
2,5 m
10 W
97
40 W
 Catering / WC
10
 PC-2369EN
3 m
3 W
95
30 W
 Salas
 técnicas
2
 SC-615BS
2,5 m
3 W
108
6 W
   Carga total de los circuitos de altavoces de 6 A/B:
702 W

Selección del sistema de alarma por voz

Todas las funciones requeridas pueden ser cumplidas por el sistema VM-3000.

Características máximas:

  • Hasta 60 zonas, que pueden ser controladas individualmente para la música de fondo.

  • 4 micrófonos remotos.

  • 3 entradas de audio para micrófonos de buscapersonas, por ejemplo, PM-660D.

  • Función de almacenamiento de voz integrada para alarma por voz automática y manual, así como micrófono de emergencia integrado en el VM-3360VA.

El uso del administrador de sistemas VM-3360VA y del amplificador de expansión VM-3360E permite circuitos de altavoces de 6 A/B con una potencia total de amplificación adecuada de 720 vatios.
